cad配袖自动化

lesnco

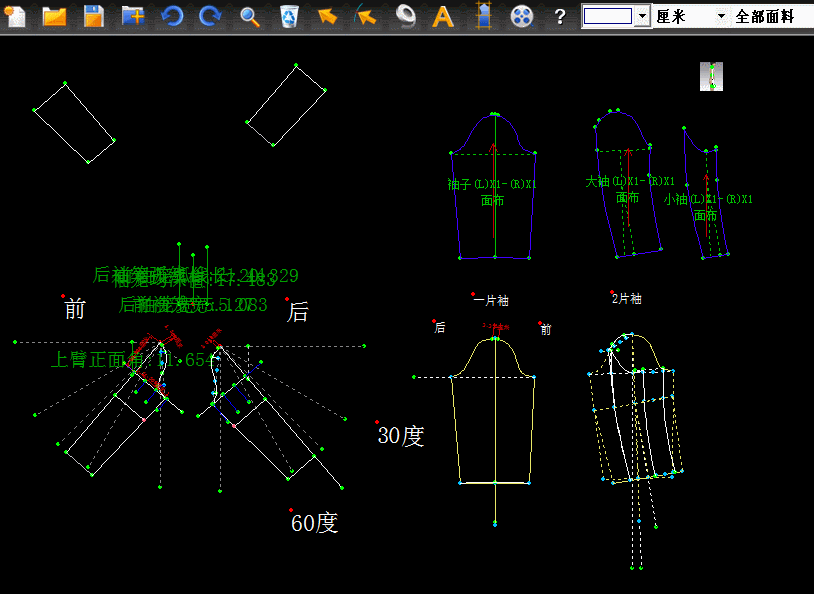

利用BOKE CAD的联动特性，可以比较好的看到袖子的变化，以及精确地控制。




先做了一个试验，
预制好相关数据，拉动角度，
让袖山，袖肥成反比变化：
当袖肥大时，活动量大； 袖山会比较低。  反之，要做合体的袖型，袖山要高，袖肥要小。

但在日常配袖时，
总要费神去计算，到底他们的比例多少才是合适的？

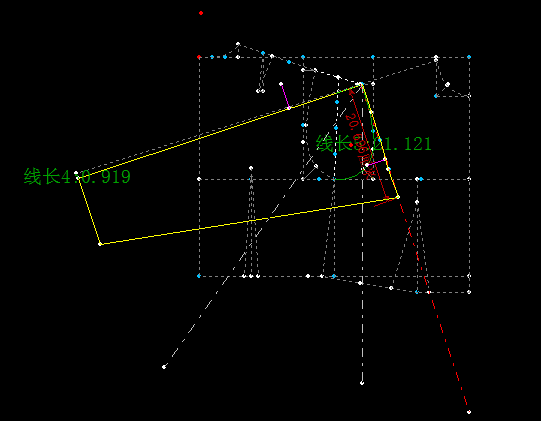

我把袖笼弧线，和袖山弧线 做了一个关联控制。
因为袖子始终是要车缝在大身上，
所以，这两条弧线，是关键因素；

袖子角度小时（袖肥大）， 袖山弧线=袖笼弧线，
袖子角度加大时， 袖山弧线渐渐长于袖笼弧线， 成正比关系，角度越大，袖山弧线越长。



控制好了两条弧线，剩下的就好办了，
袖山尺寸和袖肥尺寸可以不用去管；袖山和袖肥比例恒定了，再也不用为此费神了。

但凡事有个度，
虽然很方便拉动一个袖子角度，就可以同步变化；但也必须在一定范围内；

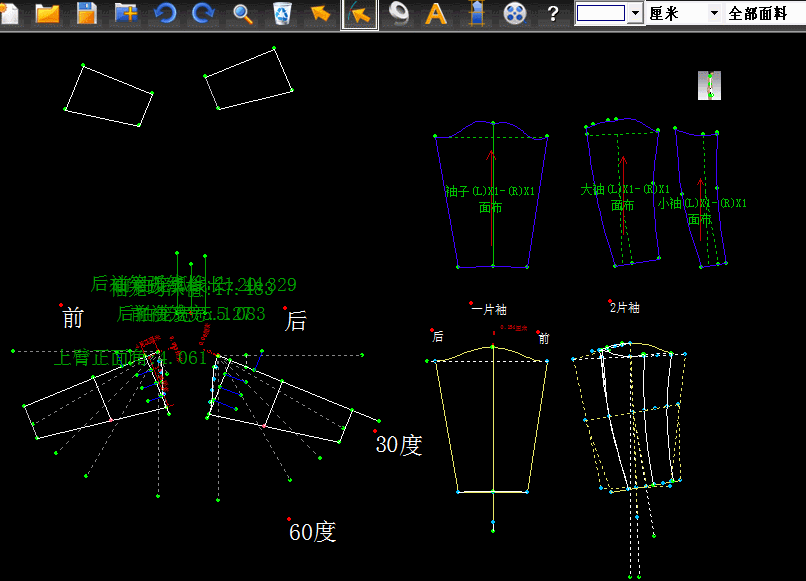

我做了两个蓝色短线的参考标识。自由拉动角度时，不能超出蓝线。
袖肥限度是：袖笼宽*2  （分开前后袖笼宽）
袖山限度是：袖笼深的80%   （ 此袖笼深不是肩颈点下来的）

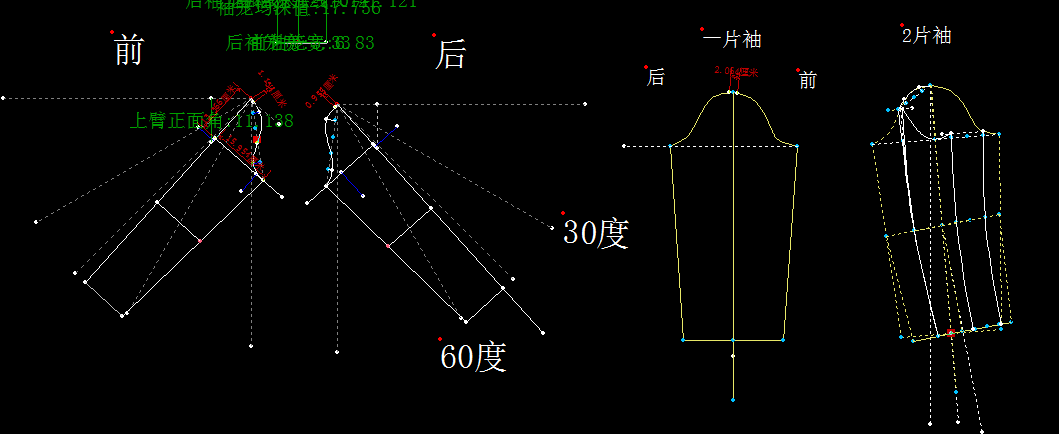

如上图，一片袖，两片袖，可以轻松配出来了。
两片袖，只要测量下上臂前倾角度，和前臂前倾角度；即可。

当然，以上还是理论状况，
接下来，
我还要试穿测试下实际效果，把参数调节好了，就能导出模版通用了。。

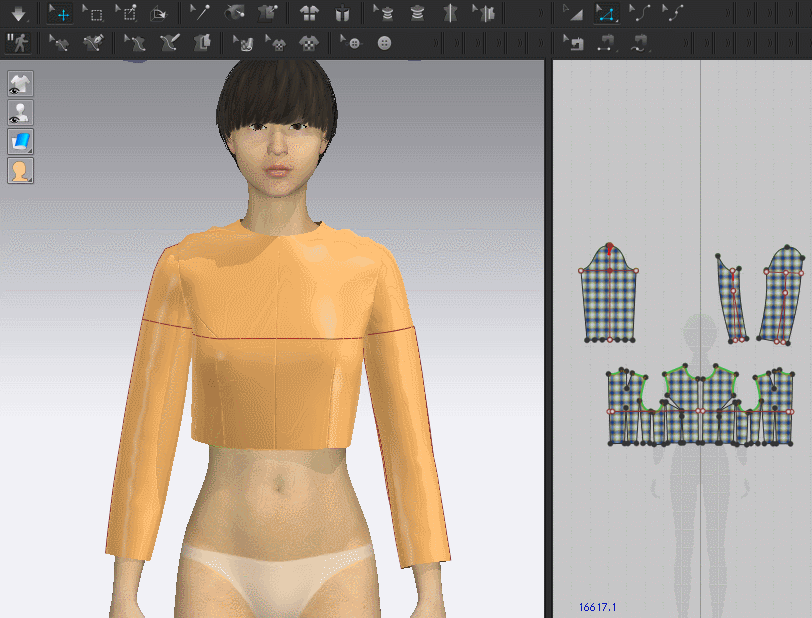

6/28模拟试衣如下：
                                45度角



                                    49度角

ch4984

請教  lesnco

請給個建議，我想學打版cad，是學 BOKE或ｅｔ或是 图易STCAD

因以前所接觸到是 优卡cad 要學那個好請給個建議   謝謝。

lesnco

boke吧，  我也只会博克

前年我才开始学CAD的，当时摆在面前的有图易，博克，et，

试了之后，就坚持用BOKE了。

我不知道其他的怎样，反正我新学CAD, 博克自然就会了。。其他两个学得很艰难。

图易也有联动功能，但技术支持比较少，无论官方还是民间，得不到帮助。
ET应该是欠缺联动功能的。 博克可以联动，可以做模版，感觉效率高很多。博克内置了不少基本款式，和部件库（模版），学起来有个参照对比。
我之前用3d制版，配博克的模版，直接调用袖子部件，数据联动起来即可，不用另外制版袖子。

上述袖子就能保存为模版，供任何人使用的。

再者，如果您学BOKE, 不会的我还能帮到您。。（虽然我也不是很精通哈。。）

优卡没接触过，无法判断。

ch4984

謝謝你: 細心的指導那BOKE用那一版本的好請賜教之。

或你有更好的請分享之，謝謝謝!!!

lesnco

文件我用的是V13带狗的，没法分享。  可以自己找找。

下面是博克的学习资料

链接：https://share.weiyun.com/5xwqd9l 密码：1k4afi
